Beschreibung

Mehr Individualität. Mehr Kontrolle. Mehr Möglichkeiten.

Mit dem neuen modularen System wird deine DS-Serie zur flexiblen Plattform für Umbau, Tuning und ergonomische Anpassung. Egal ob du das Handling verändern, die Ergonomie optimieren oder deiner Armbrust einen komplett neuen Look geben möchtest – die neuen Komponenten machen genau das möglich.

Alle Teile sind so entwickelt, dass du dein Setup schnell, sauber und ohne komplizierte Anpassungen umbauen kannst.

⚙️ Verfügbare Komponenten

• Hinterer Griff in Standard-Ausführung

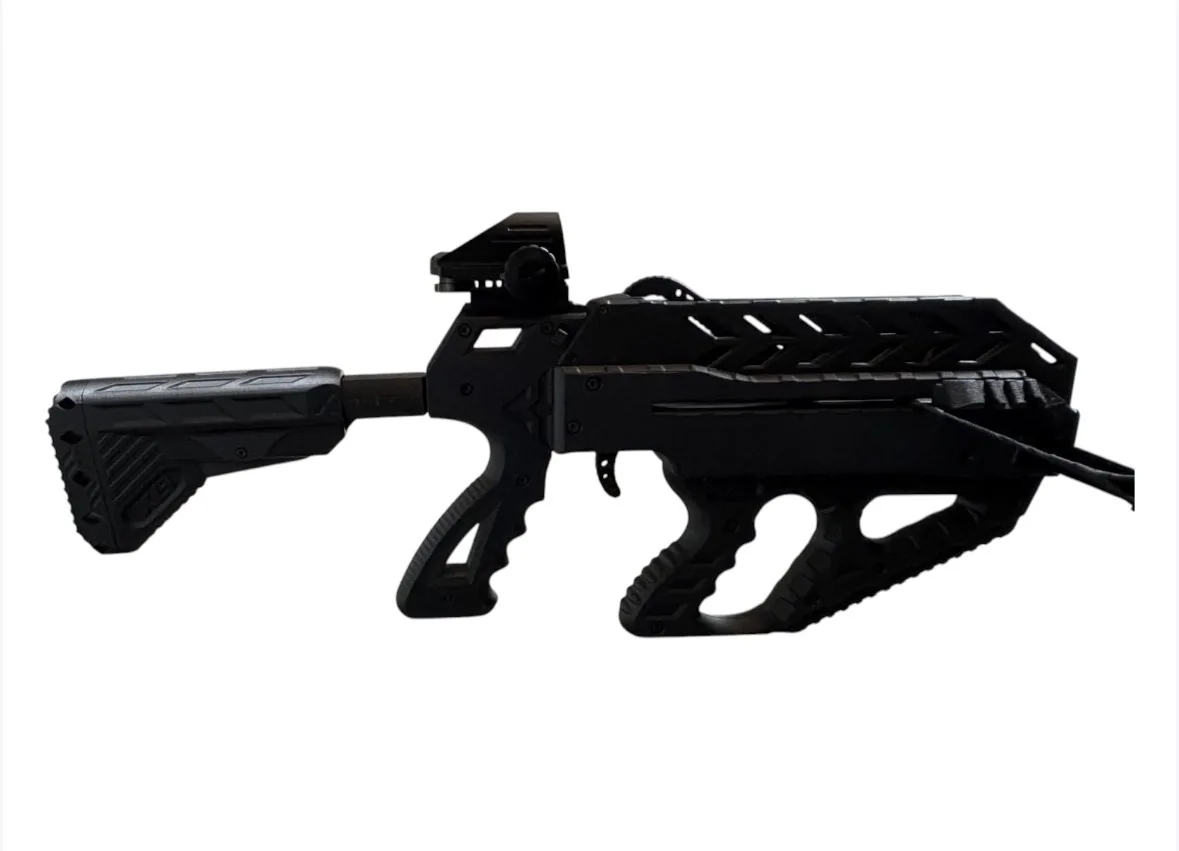

• Hinterer Griff im AR15-Style inkl. Schaftaufnahme
• Standard-Schaft
• Schaft mit verstellbarer Wangenauflage
• Neuer Vordergriff für die DS7
• Inklusive 2 Cocking-Arms (kurz + lang)

🔗 100 % Kompatibilität

Alle Komponenten sind vollständig kompatibel mit:

• DS6
• DS7
• DS8
• DS7 2.0 (inkl. früherer Print-Archer-Versionen)

Die frühere DS7 2.0 wurde in die aktuelle DS7 weiterentwickelt – die vollständige Kompatibilität bleibt selbstverständlich erhalten.

🛠️ Montage- & Umbauanleitung

🔧 Griff hinten (Werkzeug: Inbus 3 mm)

1. Die beiden hinteren Schrauben am vorderen Grundkörper mit einem 3 mm Inbus vollständig lösen.
2. Der hintere Griff kann nun komplett entfernt werden.
3. Neuen Griff einsetzen und mit denselben Schrauben wieder befestigen.
4. Schrauben zunächst nur handfest anziehen.

👉 Hinweis:
Ein Akkuschrauber kann verwendet werden, das finale Anziehen sollte jedoch immer manuell erfolgen.

5. Griff mehrfach vor- und zurückbewegen und prüfen, ob der Spannmechanismus sauber läuft.
6. Erst wenn alles reibungslos funktioniert, die Schrauben endgültig festziehen.

🔧 Vordergriff + Cocking-Arms (Werkzeug: Inbus 2,5 mm + 3 mm)

1. Vordergriff vollständig nach vorne schieben.
2. Rechte Seite durch die Öffnung kurz hinter dem Wurfarm prüfen.
3. Erste Schraube mit 2,5 mm Inbus lösen (Cocking-Arm).
4. Untere vordere Schraube mit 3 mm Inbus vollständig entfernen.
5. Cocking-Arm auswählen:
   • Kurz: kürzere Spannweite / kompakteres Handling
   • Lang: Standard-Spanngefühl
6. Gewählten Cocking-Arm mit der 3-mm-Schraube leicht vormontieren.
7. Vordergriff mit derselben Schraube am Hauptkörper befestigen.
8. Cocking-Arm anschließend mit der 2,5-mm-Schraube fixieren.

🔩 Feinjustierung & Einstellung

1. Alle Schraubpunkte leicht mit Silikonspray behandeln (Gleitflächen).
2. System mehrfach vor- und zurückbewegen und Funktion prüfen.

Dann einstellen:

• Cocking-Arm (oben):
  Schrittweise anziehen bis deutlicher Widerstand entsteht, dann minimal lösen, bis der Spannvorgang sauber und ohne Reibung läuft.
• Griffbereich am Cocking-Arm:
  Ebenfalls so einstellen, dass Stabilität und Leichtgängigkeit im Gleichgewicht sind.
• Vorderer Befestigungspunkt am Hauptkörper:
  Abschließend festziehen, sodass ein sicheres, spielfreies Setup entsteht.

🪶 Schaftwechsel (alle Varianten)

1. Hinteren Hebel vollständig nach oben klappen.
2. Schaft nach hinten herausziehen.
3. Neuen Schaft einsetzen und einschieben.

👉 Wichtig:
Kontaktflächen vor oder direkt nach dem Einschieben leicht mit Silikonspray behandeln, um ein sauberes Gleiten zu gewährleisten.

🚀 Ergebnis

Mit dem modularen Upgrade wird deine DS-Serie zu einer vollständig anpassbaren Plattform – von Optik über Ergonomie bis hin zum gesamten Handling. Schnell wechselbar, stabil im Einsatz und vollständig kompatibel mit allen DS-Modellen.

Hinweis: Aktuell nur in „Carbon“ Material
